懸臂操作箱

T&K210/T&K140系列控制箱由高品質陽極氧化鋁型材和鋁壓鑄角部件拼接
而成。簡潔外觀設計，結構穩固。表面陽極氧化的鋁型材更易于擦拭，始終
保持箱體光亮如新。

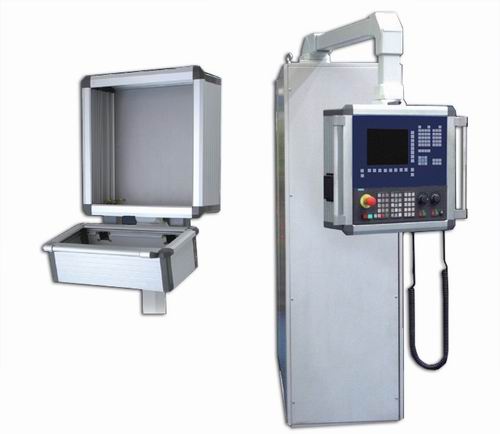

　　控制箱廣泛應用在數控機床，裝配線及專用設備上各類人機界面和附件
的安裝，配合懸臂或支撐系統，完全能符合實際操作的要求，箱體尺寸完全
按照需求定制。



基本性能及參數：
有效安裝深度：T&K210：210mm    T&K140：140mm
定制最大尺寸：前面板寬度：700mm    前面板高度：800mm
箱體防護等級：后開門：IP54    螺釘固定后面板：IP65
箱體選用材質：鋁型材和把手：鋁合金6063

              角部件：壓鑄鋁合金102

              把手固定件：PA玻纖增加；
箱體標配顏色：鋁型材和把手：陽極氧化鋁本色

              角部件：巖石灰，近似RAL7012

              后門（后面板）：噴塑，銀灰色

                             拉絲陽極氧化鋁本色
              把手固定件：灰色

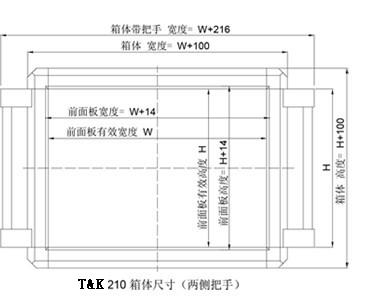

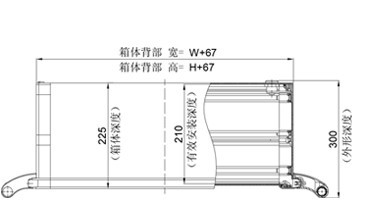

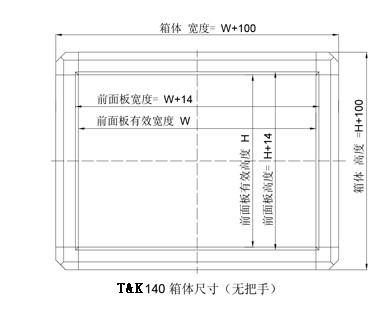

箱體尺寸示意圖：



控制箱訂貨號說明：

1.單體控制箱：210.XXX.XXX.00 后開門(固定背板01) 前面板高度 前面板寬度 箱體有效安裝深度	140.XXX.XXX.00 后開門(固定背板01) 前面板高度 前面板寬度 箱體有效安裝深度
2.雙體控制箱：210.140.XXX.00 后開門(固定背板01) 前面板寬度 操作箱體有效安裝深度 顯示箱體有效安裝深度
3.舉例： (1) 單體：前面板寬x高為496x478mm。箱體深度為210mm，后開門。             訂貨號：210.496.478.00 (2) 雙體：前面板寬度為496mm。顯示箱體深度210，操作箱體深度140。         訂貨號：210.140.496.OO
